ลูกรอกสายพานทำงานอย่างไร?
ในฐานะซัพพลายเออร์ลูกรอกสายพาน ฉันมีโอกาสได้เห็นโดยตรงถึงบทบาทที่สำคัญของอุปกรณ์ที่เรียบง่ายแต่ชาญฉลาดเหล่านี้มีต่อระบบกลไกจำนวนนับไม่ถ้วน มู่เล่ย์สายพานเป็นส่วนประกอบพื้นฐานในการส่งกำลัง และการทำความเข้าใจวิธีการทำงานของมันถือเป็นสิ่งสำคัญสำหรับทุกคนที่เกี่ยวข้องกับงานวิศวกรรม การผลิต หรือแม้แต่เพียงอยากรู้เกี่ยวกับการทำงานภายในของเครื่องจักร
โครงสร้างพื้นฐานของรอกสายพาน
ลูกรอกสายพานโดยพื้นฐานแล้วคือล้อที่มีขอบเป็นร่องรอบเส้นรอบวง ร่องเหล่านี้ได้รับการออกแบบมาเพื่อยึดสายพาน ซึ่งอาจเป็นสายพานแบน สายพานร่องวี หรือสายพานไทม์มิ่ง ทั้งนี้ขึ้นอยู่กับการใช้งาน โดยทั่วไปรอกจะติดตั้งอยู่บนเพลา และอาจเป็นรอกขับ (เชื่อมต่อกับแหล่งพลังงานเช่นมอเตอร์ไฟฟ้า) หรือรอกขับเคลื่อน (เชื่อมต่อกับเครื่องจักรที่จำเป็นต้องขับเคลื่อน)
วัสดุของลูกรอกสายพานอาจแตกต่างกันอย่างมาก วัสดุทั่วไป ได้แก่ เหล็กหล่อ เหล็ก อลูมิเนียม และแม้แต่พลาสติก รอกเหล็กหล่อขึ้นชื่อในด้านความแข็งแรงและความทนทานสูง ทำให้เหมาะสำหรับการใช้งานหนัก รอกเหล็กให้ความสมดุลที่ดีระหว่างความแข็งแกร่งและราคา ในขณะที่รอกอะลูมิเนียมมีน้ำหนักเบา ซึ่งเป็นประโยชน์ในการใช้งานที่การลดน้ำหนักเป็นสิ่งสำคัญ เช่น ในระบบยานยนต์และอวกาศบางระบบ รอกพลาสติกมักใช้ในการใช้งานที่มีโหลดต่ำซึ่งต้องการความต้านทานการกัดกร่อนและการทำงานที่เงียบ
หลักการทำงาน
หลักการพื้นฐานเบื้องหลังระบบลูกรอกสายพานคือการถ่ายโอนการเคลื่อนที่แบบหมุนและกำลังจากเพลาหนึ่งไปยังอีกเพลาหนึ่งผ่านการใช้สายพาน เมื่อรอกขับหมุนจะทำให้สายพานเคลื่อนที่ การเสียดสีระหว่างสายพานกับพื้นผิวร่องของรอกช่วยให้แน่ใจว่าสายพานจับรอกอย่างแน่นหนา ป้องกันการลื่นไถล (ในสถานการณ์ที่เหมาะสม) ขณะที่สายพานเคลื่อนที่ สายพานจะถ่ายเทการเคลื่อนที่ไปยังรอกที่ขับเคลื่อนด้วย ส่งผลให้สายพานหมุน
อัตราส่วนของเส้นผ่านศูนย์กลางของรอกขับและรอกขับเคลื่อนจะกำหนดความสัมพันธ์ของความเร็วและแรงบิดระหว่างเพลาทั้งสอง หากรอกขับมีเส้นผ่านศูนย์กลางใหญ่กว่ารอกขับ รอกขับจะหมุนด้วยความเร็วที่สูงกว่ารอกขับ แต่มีแรงบิดต่ำกว่า ในทางกลับกัน หากรอกที่ขับเคลื่อนด้วยเส้นผ่านศูนย์กลางใหญ่กว่า มันจะหมุนด้วยความเร็วต่ำกว่าแต่มีแรงบิดสูงกว่า หลักการนี้ใช้ในการใช้งานหลายอย่าง เช่น ในระบบส่งกำลังของยานยนต์และเครื่องจักรอุตสาหกรรม เพื่อให้ได้ความเร็วและแรงบิดที่ต้องการ
ประเภทของรอกสายพานและการใช้งาน
V - รอกสายพาน
มู่เล่ย์สายพาน V เป็นหนึ่งในมู่เล่ย์สายพานที่ใช้บ่อยที่สุด มีร่องรูปตัว V ที่ตรงกับหน้าตัดของสายพาน V รูปร่างตัว V ให้พื้นที่สัมผัสที่มากขึ้นระหว่างสายพานและรอก ซึ่งจะเพิ่มแรงเสียดทานและช่วยให้สามารถส่งกำลังได้สูงกว่าเมื่อเทียบกับสายพานแบบแบน มู่เล่ย์สายพานตัววีถูกนำมาใช้กันอย่างแพร่หลายในเครื่องจักรอุตสาหกรรม เช่น ระบบสายพานลำเลียง ปั๊ม และคอมเพรสเซอร์ ตัวอย่างเช่น ในระบบสายพานลำเลียง ลูกรอกสายพานตัววีบนเพลามอเตอร์จะขับเคลื่อนสายพาน ซึ่งจะเคลื่อนสายพานลำเลียงเพื่อขนส่งสินค้าจากที่หนึ่งไปยังอีกที่หนึ่ง
มู่เล่ย์สายพานไทม์มิ่ง
รอกสายพานไทม์มิ่งหรือที่เรียกว่ารอกสายพานฟันเฟือง มีฟันอยู่บนเส้นรอบวงซึ่งประกบกับฟันบนสายพานไทม์มิ่ง การเชื่อมต่อเชิงบวกนี้ช่วยให้แน่ใจว่าไม่มีการเลื่อนหลุดระหว่างรอกและสายพาน ทำให้เหมาะสำหรับการใช้งานที่ต้องการการซิงโครไนซ์การหมุนที่แม่นยำ เช่น ในเพลาลูกเบี้ยวและเพลาข้อเหวี่ยงของเครื่องยนต์สันดาปภายใน ในเครื่องยนต์ของรถยนต์ สายพานราวลิ้นจะเชื่อมต่อเพลาข้อเหวี่ยงกับเพลาลูกเบี้ยว เพื่อให้มั่นใจว่าวาล์วเปิดและปิดในเวลาที่ถูกต้องสัมพันธ์กับการเคลื่อนที่ของลูกสูบ
รอกสายพานแบน
รอกสายพานแบบแบนมีพื้นผิวเรียบรอบขอบ สายพานแบนมักใช้ในการใช้งานที่ต้องการการส่งผ่านความเร็วสูงและต้นทุนต่ำ มักใช้ในเครื่องจักรสิ่งทอ อุปกรณ์งานไม้ และเครื่องจักรอุตสาหกรรมรุ่นเก่าบางรุ่น พื้นผิวเรียบของรอกช่วยให้สายพานทำงานได้อย่างราบรื่น และความเรียบง่ายของการออกแบบทำให้ติดตั้งและบำรุงรักษาได้ง่าย
ส่วนประกอบที่เกี่ยวข้องกับรอกสายพาน

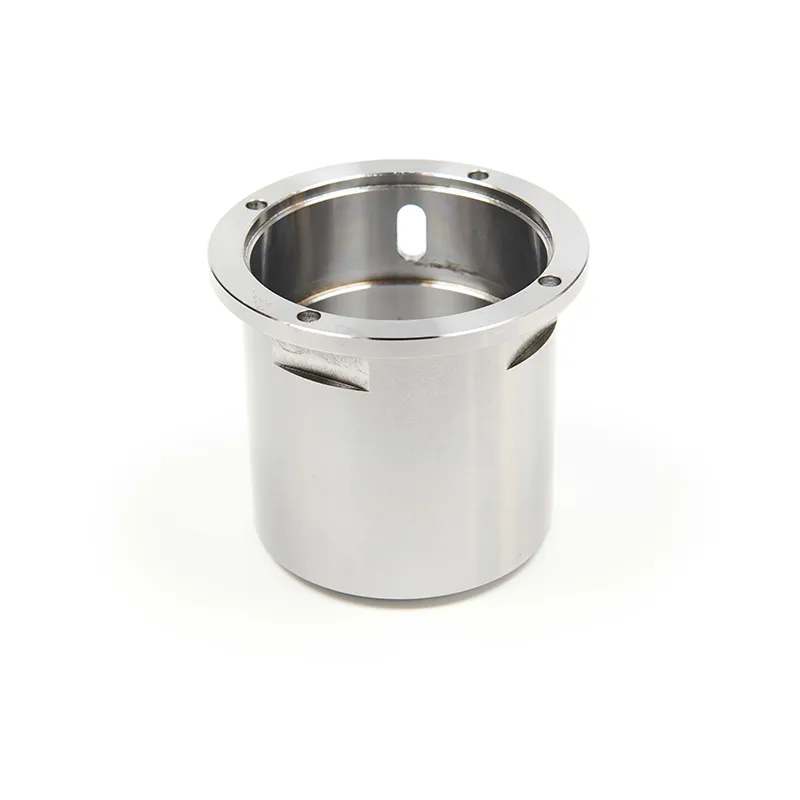

นอกจากรอกสายพานแล้ว ยังมีส่วนประกอบอื่นๆ อีกหลายอย่างที่มักใช้ร่วมกับรอกสายพาน ตัวอย่างเช่น,ปลอกเพลาเป็นส่วนประกอบทรงกระบอกที่ใช้เพื่อปกป้องเพลาและให้พื้นผิวเรียบเพื่อให้ลูกรอกหมุนได้ นอกจากนี้ยังสามารถใช้เพื่อปรับตำแหน่งของรอกบนเพลาได้อีกด้วย
สเตอร์ก็เป็นองค์ประกอบที่สำคัญอีกประการหนึ่ง ตัวเว้นระยะใช้เพื่อรักษาระยะห่างที่ถูกต้องระหว่างรอกบนเพลา เพื่อให้มั่นใจถึงความตึงและการวางแนวของสายพานอย่างเหมาะสม มีจำหน่ายในวัสดุและขนาดที่แตกต่างกันเพื่อให้เหมาะกับการใช้งานต่างๆ
ในบางกรณี ระบบบังคับเลี้ยวอาจใช้รอกสายพานด้วยอุปกรณ์เสริมมอเตอร์พวงมาลัยอาจรวมถึงรอกสายพานที่เป็นส่วนหนึ่งของกลไกพวงมาลัยเพาเวอร์ รอกเหล่านี้ช่วยในการถ่ายเทกำลังจากมอเตอร์ไปยังระบบพวงมาลัย ทำให้หมุนพวงมาลัยได้ง่ายขึ้น
การบำรุงรักษาและการแก้ไขปัญหา
การบำรุงรักษาระบบลูกรอกสายพานอย่างเหมาะสมเป็นสิ่งสำคัญอย่างยิ่งเพื่อให้แน่ใจว่าระบบการทำงานมีประสิทธิภาพและเชื่อถือได้ สิ่งสำคัญที่สุดประการหนึ่งของการบำรุงรักษาคือการปรับความตึงของสายพาน หากสายพานหลวมเกินไป อาจลื่นไถล ส่งผลให้การส่งกำลังลดลง และทำให้สายพานและรอกสึกหรอมากขึ้น ในทางกลับกัน หากสายพานรัดแน่นเกินไป ก็อาจทำให้แบริ่งและเพลาเกิดความเครียดมากเกินไป ส่งผลให้เกิดความเสียหายก่อนเวลาอันควร
จำเป็นต้องมีการตรวจสอบสายพานและรอกเป็นประจำ มองหาสัญญาณของการสึกหรอ เช่น รอยแตก การหลุดลุ่ย หรือกระจกบนสายพาน และสัญญาณของความเสียหายหรือการสึกหรอมากเกินไปบนรอก เช่น ร่องสึกหรอ เปลี่ยนส่วนประกอบที่สึกหรอหรือเสียหายโดยเร็วที่สุดเพื่อป้องกันความเสียหายเพิ่มเติมต่อระบบ
หากคุณประสบปัญหากับระบบลูกรอกสายพาน เช่น เสียง การสั่นสะเทือน หรือการส่งกำลังที่ลดลง สิ่งสำคัญคือต้องแก้ไขปัญหาดังกล่าว ตรวจสอบความตึงของสายพาน การวางแนวของรอก และสภาพของตลับลูกปืน ในบางกรณีปัญหาอาจเกิดจากรอกไม่ตรงหรือลูกปืนชำรุดซึ่งสามารถแก้ไขได้ง่ายโดยปรับลูกรอกใหม่หรือเปลี่ยนลูกปืนใหม่
บทสรุป
มู่เล่ย์สายพานเป็นส่วนประกอบที่เรียบง่ายแต่มีความสำคัญอย่างเหลือเชื่อในระบบกลไก ความสามารถในการถ่ายโอนกำลังและการเคลื่อนไหวอย่างมีประสิทธิภาพและเชื่อถือได้ ทำให้เป็นสิ่งที่ขาดไม่ได้ในการใช้งานที่หลากหลาย ตั้งแต่เครื่องจักรอุตสาหกรรมไปจนถึงเครื่องยนต์ของยานยนต์ ในฐานะซัพพลายเออร์รอกสายพาน ฉันเข้าใจถึงความสำคัญของการจัดหารอกคุณภาพสูงและส่วนประกอบที่เกี่ยวข้องเพื่อตอบสนองความต้องการที่หลากหลายของลูกค้าของเรา
หากคุณอยู่ในตลาดสำหรับรอกสายพานหรืออุปกรณ์เสริมที่เกี่ยวข้อง เรายินดีอย่างยิ่งที่จะช่วยเหลือคุณ ทีมผู้เชี่ยวชาญของเราสามารถให้คำแนะนำอย่างมืออาชีพเกี่ยวกับการเลือก การติดตั้ง และการบำรุงรักษาระบบลูกรอกสายพานได้ ไม่ว่าคุณจะต้องการรอกขนาดเล็กสำหรับโครงการ DIY หรือโซลูชันทางอุตสาหกรรมขนาดใหญ่ เรามีผลิตภัณฑ์และความเชี่ยวชาญที่ตรงตามความต้องการของคุณ ติดต่อเราวันนี้เพื่อเริ่มการสนทนาเรื่องการจัดซื้อและค้นหาโซลูชันรอกสายพานที่เหมาะกับความต้องการของคุณ
อ้างอิง
- นอร์ตัน อาร์แอล (2004) การออกแบบเครื่องจักร: แนวทางบูรณาการ เพียร์สันเด็กฝึกหัดฮอลล์
- ชิกลีย์ JE และมิชเค ซีอาร์ (2001) การออกแบบวิศวกรรมเครื่องกล แมคกรอว์ - ฮิลล์
